建筑幕墻在我國獲得到長足的發展，一些系統達到或超越國外的水平，涌現出一大批精品工程和高科技含量的工程，但是同時也有很多工程出現問題，甚至是不可諒解的安全性問題。
經過近些年的工程檢測、實驗室檢驗以及技術會議的討論，發現幕墻的這些問題可以通過設計手段加以避免。
石材幕墻設計要點

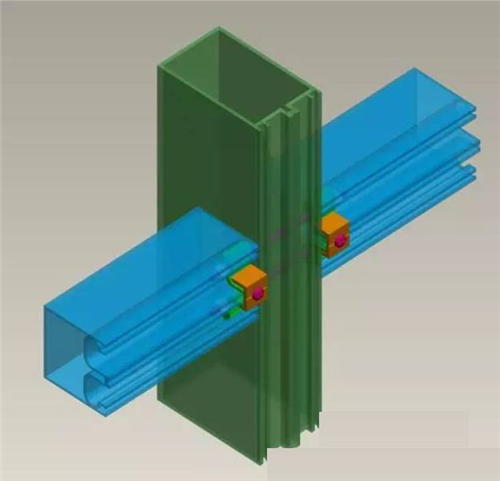

龍骨全焊接
在JGJ133《金屬與石材幕墻工程技術規范》中，橫梁和立柱應采用螺栓連接，是強制性條文，不允許焊接，但工程中經常采用全部焊接的構造。在技術層面：焊接是可行的;在法律層面：焊接是必須禁止的。從技術角度出發，橫梁一端焊接，另一端螺栓連接是比較好的方案。
面板與龍骨無橫向定位
與單元幕墻掛點一樣，石材面板的掛接也應遵循一定的規則，四點之中應該有一點與龍骨相對規定，其余三點能夠吸收溫度變形，承受垂直幕墻表面的荷載。
短橫梁
短橫梁可以節省幕墻的材料用量，尤其對面板比較小的工程，效果比較明顯，特別適合與輕質面板，如瓷板、陶板和千思板等，在石材幕墻的應用中，不值得推薦，會存在間隙調整困難，平面度差等問題，盡可能不用。

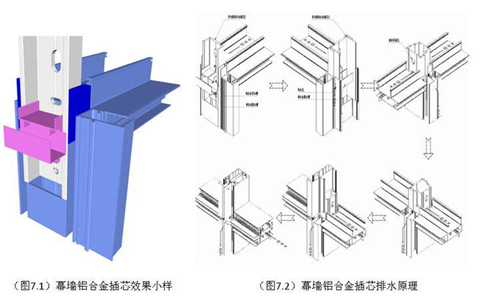

伸縮縫不能傳遞彎矩
采用角鋼或槽鋼制作的立柱，在伸縮縫部位應進行專門設計，否則不能傳遞彎矩。
跨間短槽(斜鉤)支承
無論是相向還是相反的跨間短槽連接均不可靠，應避免使用。
SE掛件傳力途徑應明確
SE掛件是比較成熟的掛接系統，但應設計好傳力途徑，否則仍然會出問題。一般應采用下部?jī)牲c(diǎn)，即S形掛件作為承載點，F(xiàn)形掛件不承受重力荷載，僅承受風載。設計時應留有足夠的間隙，即使石材面板發生沉降，F(xiàn)形掛件仍然不承受重力荷載。

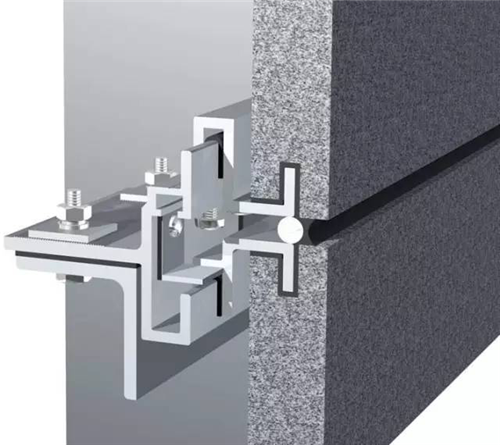

T型掛件和蝴蝶扣掛件
這兩種掛件在市場上的占有率比較高，價格便宜，平整度好。但在安裝完成后形成大片連續不可錯動墻面，一方面維修更換困難，另一方面抗風振、抗地震性能較差，在汶川地震中也有失敗的報道。在GB/T21086-2007《建筑幕墻》中，已經明確“不宜采用”。在振動臺抗震試驗中，也發現該類掛件的存在缺陷。北京已將該類掛件列為強制淘汰產品。
h形掛件的保護套設計
h形掛件是比較簡單的一種掛件，在瓷板幕墻中有較為廣泛的應用，一些設計為了防止滑動時產生噪音，并避免鋼鋁直接接觸產生雙金屬接觸腐蝕，在其搭接部位設置U形襯墊，由于設計不當，導致掛件承載部分壁厚大大削弱，存在安全隱患。
板塊粘接

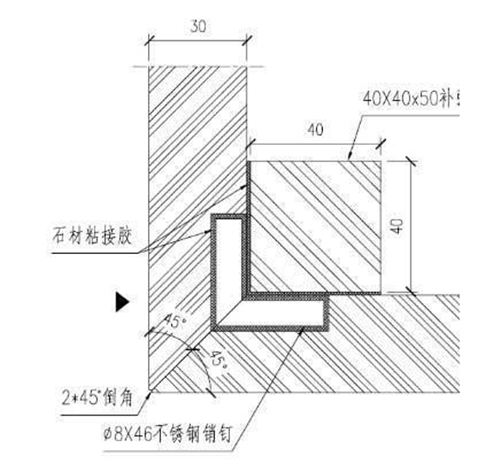

石材面板不能采用粘接，應該采用機械連接，確保其耐久性和可靠性。北京某工程粘接石材出現斷裂現象，還有工程出現開膠現象。

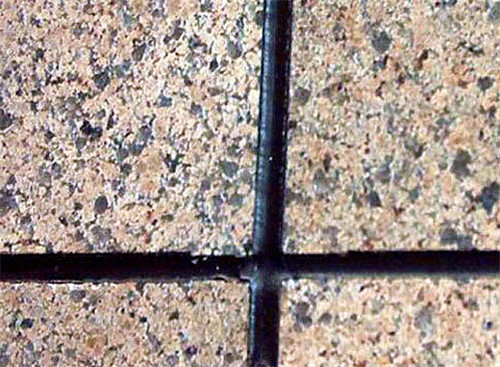

使用朝天縫、錯縫
由于污染和曝曬等原因的影響，朝天縫更容易失效，除非建筑師強烈要求，盡量避免使用朝天縫。錯縫連接對石材面板的幾何尺寸要求較高，同時掛接難度高，一般盡量不用。
開放石材懸空保溫系統無抗風壓能力
由于石材面板間膠縫可能會對石材造成污染(硅油污染或吸灰污染)，使一些建筑師寧愿設計開縫式石材系統。如果按照J(rèn)GJ133《金屬與石材幕墻工程技術規范》的規定，保溫材料與主體結構之間應留有50mm的空間，即保溫材料懸空布置。由于外層石材面板為開縫式系統，風壓會部分地作用在保溫材料上，即要求保溫層應具有抗風壓性能。

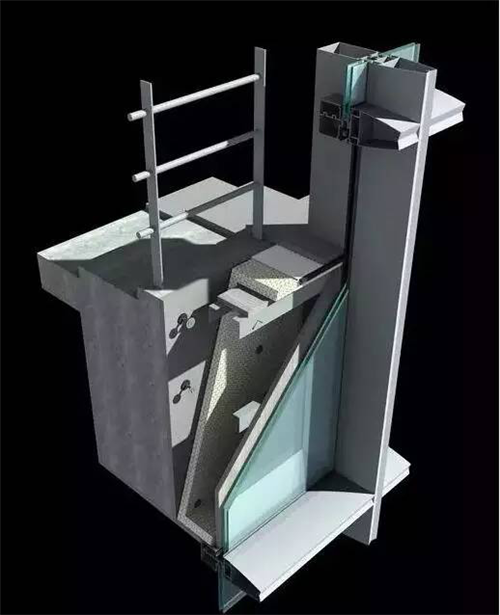

大面石材幕墻層間封堵問題
2009年，TVCC大火給幕墻行業帶來巨大的震動。根據公安部、住房和城鄉建設部聯合發布的《民用建筑外保溫系統及外墻裝飾防火暫行規定》(公通字[2009]46號)的文件精神：
(1)建筑高度大于等于24m時，保溫材料的燃燒性能應為A級。
(2)建筑高度小于24m時，保溫材料的燃燒性能應為A級或B1級。其中，當采用B1級保溫材料時，每層應設置水平防火隔離帶。

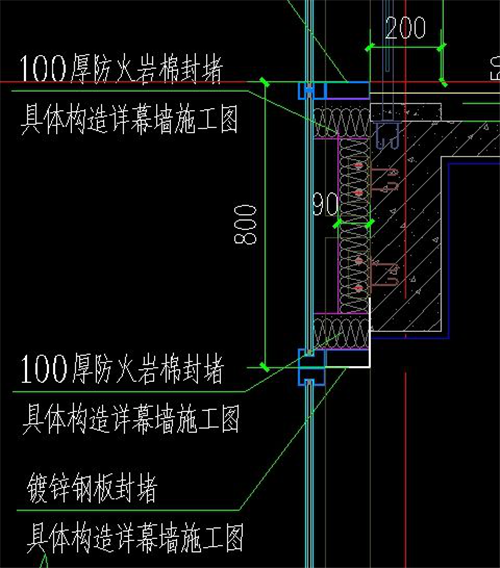

(3)保溫材料應采用不燃材料作防護層。防護層應將保溫材料完全覆蓋。防護層厚度不應小于3mm。”，大面石材幕墻采用B1級保溫材料時，層間應進行封堵。
8MPa以下石材無加強構造
在GB/T21086-2007《建筑幕墻》中規定：彎曲強度標準值小于8.0MPa的石材面板，應采取附加構造措施保證面板的可靠性。
面板厚度不滿足標準要求
花崗巖面板厚度至少為25mm，其他石材GB21086有明確的規定。一些業外人士開發的幕墻板材系統，在15mm厚的石材后部附加一些保溫材料，或一些可靠性不高的支承構造，面板仍然為主要受力構件。這種系統工程應用后，由于沒有標準支持，無法進行驗收，造成大量的浪費。實踐中，石材厚度不滿足要求的工程，有些出現安全問題。例如北京某工程采用20mm的紅色洞石，還沒有通過驗收即破裂脫落;廣州某工程30厚紅砂巖風化嚴重，出現破裂。
石材幕墻在設計上注意的要點繁多，稍不謹慎就可能造成不可挽回的安全問題。
如何能在幕墻設計上減少后顧之憂呢？尋根溯源，可以從幕墻的選材，解決部分安全問題。
唯格2cm石英磚，還原石材、超越石材的性能，在幕墻應用上展現出眾多優勢。
石英磚幕墻優勢
1、安全

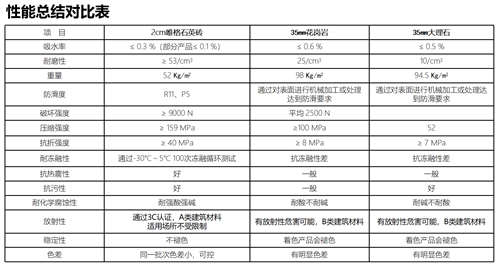

石英磚的破壞強度(EN 14411)達9000N，斷裂模數高達45MPa，具有不開裂、不炸裂、不剝落、不掉落的特性，并通過“建筑幕墻性能分級的最高級別”安全檢測。運用在戶外幕墻干掛，凸顯石英磚的安全性能。

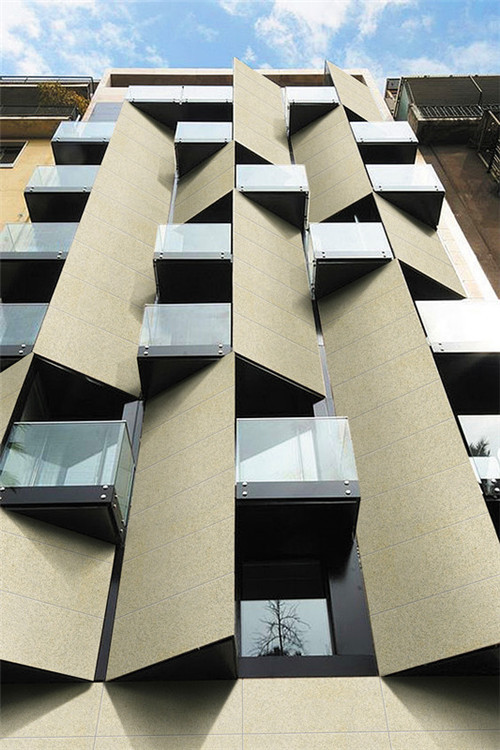

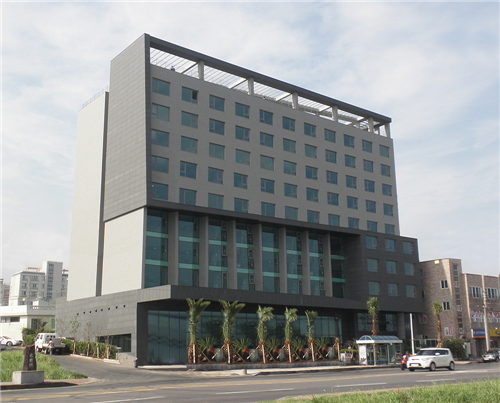

▲韓國濟州島酒店石英磚幕墻
2、可降低20-30%施工造價

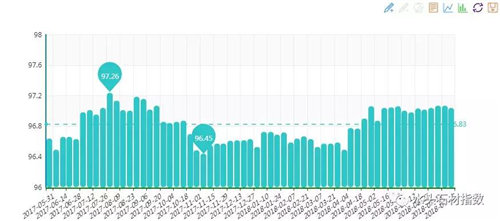

�。�1）材料價格：石材資源限采，價格日益攀升
�。�2）運輸成本：石英磚與石材密度、重量相近，性能更高，相同面積重量的運輸成本只有石材的一半左右
�。�3）干掛成本：石英磚較輕，可降低干掛龍骨規格，樓體總負載減少也可降低成本
�。�4）施工成本：施工前不需做六面防護處理；懸空鋪貼簡易；施工效率提高，人工成本大幅下降
3、幕墻干掛簡便

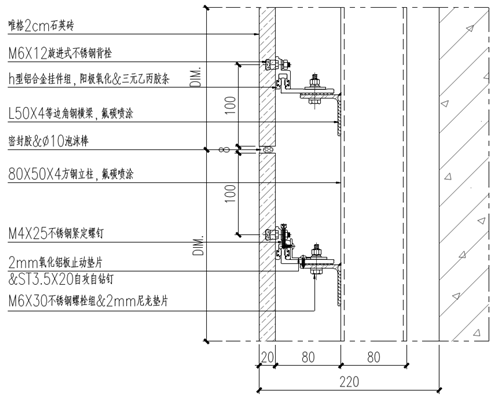

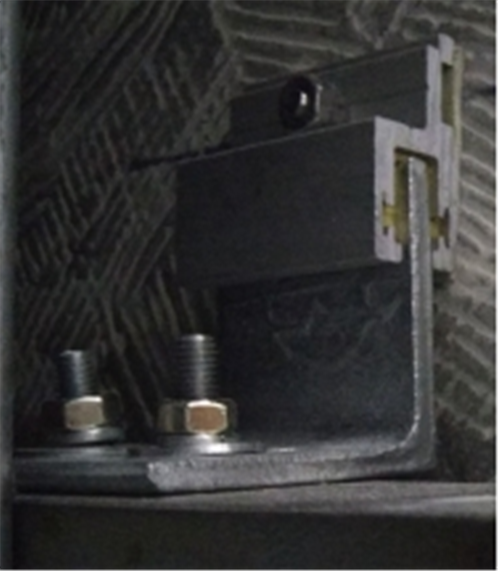

�。�1）h型掛件
h型掛件配套雙向調節螺絲，安裝時可以自由調節，使用簡單，易于安裝，但是咬合力較小，咬合深度稍嫌不足，h型掛件更適合和背栓搭配在瓷板以及20MM以下的石材，掛件成本相對便宜

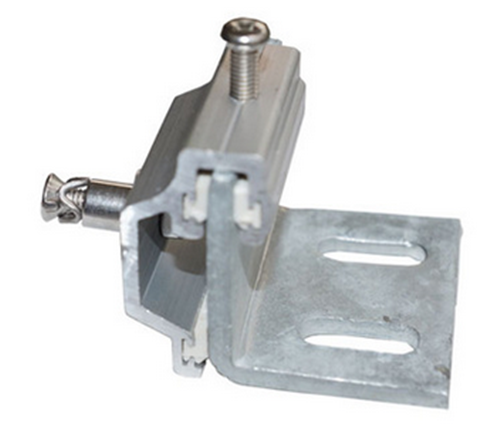

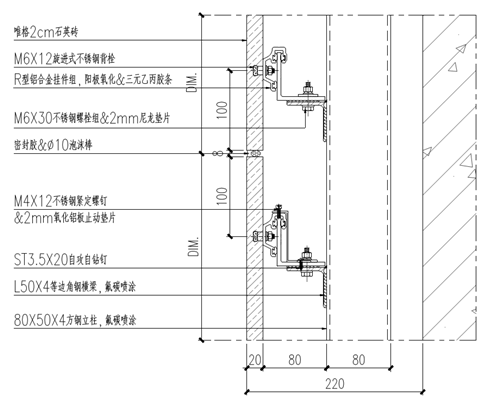

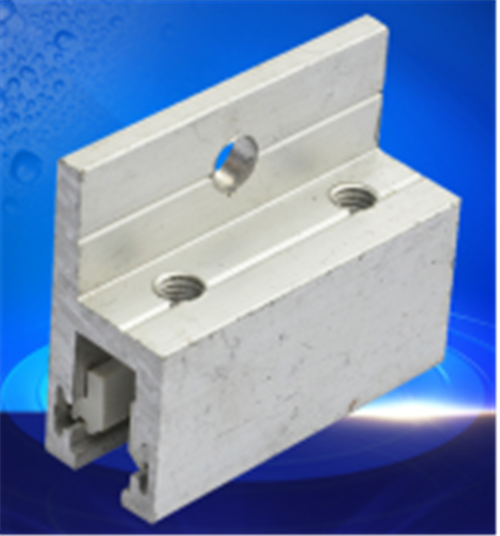

�。�2）R型掛件（耳掛）
R型掛件又分平耳掛和凹耳掛，平耳掛適合與敲擊式、齊平式背栓搭配使用，凹耳掛適合與旋進式和間距式背栓搭配使用。R型掛件安裝簡單，咬合力比h型掛件好，適用于唯格2cm瓷板，已廣泛使用于各種厚度的石材，掛件成本適中。

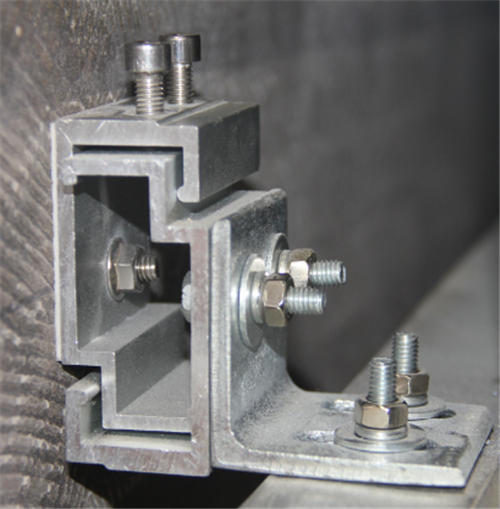

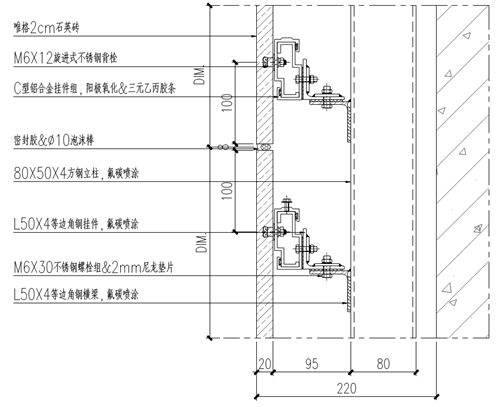

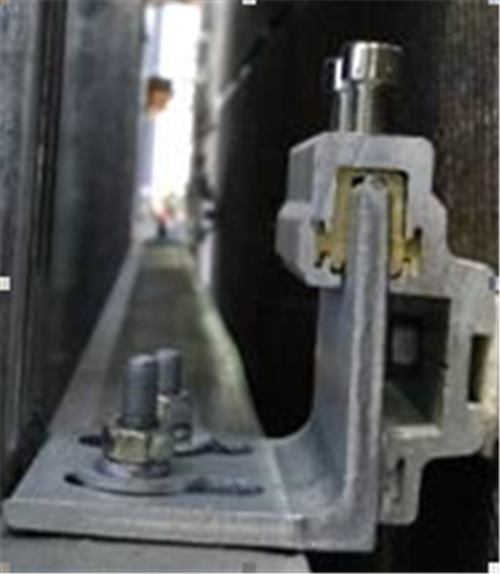

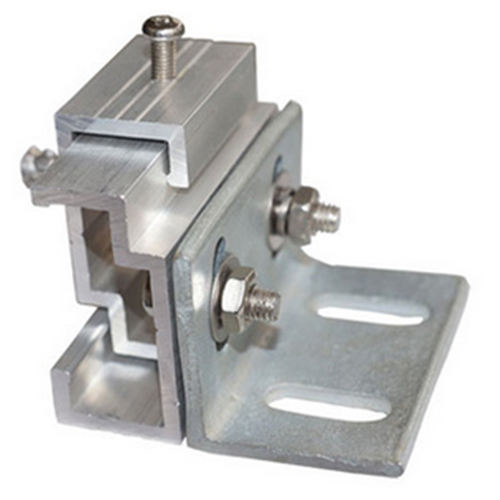

�。�3）C型掛件（子母掛）
C型掛件由兩片鋁合金主體以及調節螺栓組成，一部分和背栓相連固定在面板上，另一部分固定在龍骨上，安裝的時候兩部分緊密咬合在一起。C型掛件比h型掛件和R型掛件可承載更大的作用力，適用于各種厚度面板的干掛，安全性能最好，掛件成本相對h型掛件和R型掛件要高一點。

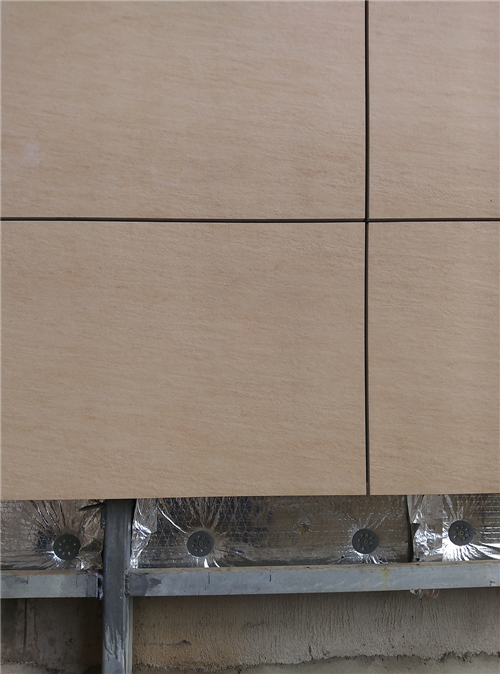

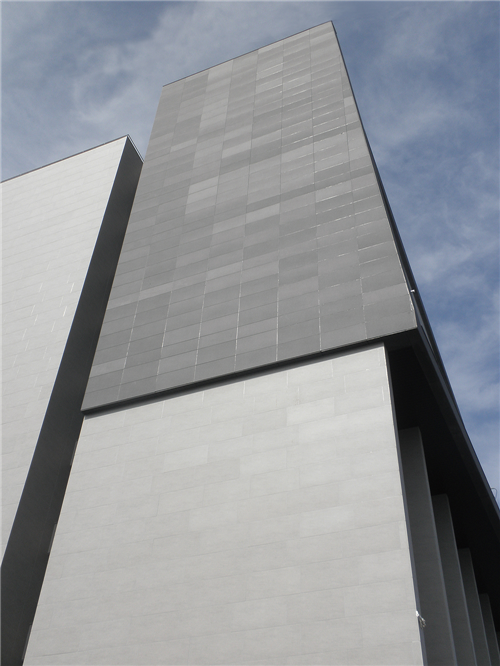

2cm石英磚幕墻案例
福建廈門泰地海西中心

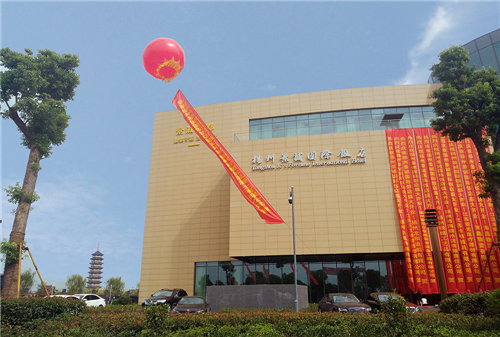

揚州景誠國際飯店
