由于其卓越的外觀和高檔次，石材已經為眾多用戶所喜愛，在許許多多的星級酒店、高級住宅小區(qū)、物業(yè)大廈里都可以看到用石材裝修的殿堂。本課件是根據石材的類型和特點，選擇合適的護理產品和方法，介紹石材的清潔和養(yǎng)護辦法。
第一章 石材的種類和結構特點
石材的種類：人造石材和天然石材
人造石材：人造大理石、拋光磚、瓷磚、水磨石
天然石材：花崗巖和大理石 （云石）及沙巖
一、大理石（MARBLE）
又稱云石：是一種由石灰石，白云石、方解石等變質而成的結晶巖石，組織細密，化學成分以碳酸鈣（CaCO3）和碳酸鎂（MgCO3）為主，其它氧化物有：三氧化鋁（Al2O3）、氧化鈉（Na2O）及微量二氧化硅（SiO2）。大理石表面特征常呈塊狀長條紋結構，硬度為莫氏3-5級，HS45-70度，光澤度達80-90度。好處為顏色品種多，較麻石易保養(yǎng)，弊處為硬度比麻石軟、耐酸性、 抗風化 性差，易吸油、水等液體（晶硬粉對云石有一定損傷）。
主要常見的品種有：西班牙米黃、大花綠、啡網、金花米黃、金線米黃、黑白根、漢白玉等。
二、花崗石（GRANITE）
天然花崗石屬于火成巖，主要成份 二氧化硅（SiO2）黑云母、角閃石及長石等礦物質，化學成分：二氧化硅（SiO2） 含量較高，其它氧化物有三氧化鋁（Al2O3）、三氧化鐵（Fe2O3）、氧化鈣（Ca O）、氧化鎂（Mg O）、氧化鈉（Na2O）。少數品種有氧化鉀（K2O）、氧化鈦（TiO2），質地堅硬，耐酸堿，經磨光后耐風化，光澤長久保持，花崗石表面特征（花崗石俗稱麻石）：結構中主要是石英晶體及云母晶體，石英非常堅硬，云母晶體比較容易脫落而成凹的麻點。硬度為（莫氏）5-7級，S117度，光澤度可達80-100度，好處為硬度高、抗風化性好、耐酸性好（云石晶面產品很難在花崗巖產生晶面）\，弊處為保養(yǎng)較云石復雜，親水性較強，水斑很難去除。
主要常見的品種有：印度紅、黑金沙、金絲鍛、大花白、蒙古黑、新疆紅、美國白麻、山東白麻等（圖片）
三、沙巖
沙巖又分河沙巖及海沙巖兩種
第二章 石材 晶面處理
一、石材護理的必要性
無論是色彩絢爛、色澤強烈的花崗石或紋彩多變、色澤柔美的大理石，若長年累月的使用或護理不當，其表面瑰麗的色彩及華貴的品質將會蕩然無存，而且容易藏污納垢，甚至由于看似陳舊，而隨意敲掉，從而造成對資源不必要的浪費。因此石材的護理由為重要，通過用理想的石材防護和保養(yǎng)產品讓石材 保值、增值 。
二、 晶面處理的特點
到了80年代末，源自歐洲的一種工藝，稱為“Crystallization System，中文譯為 “ 晶面處理”，于90年代初進入中國市場，此工藝原理就是在石材投入使用及未受磨損前，通過用水晶加硬劑、配合機械，利用石塊，借壓力與熱力產生的化學作用。先將石材表下的毛孔封閉，使其污垢不能滲入。同時、表層上加上一層熱處理保護層，起到增加石材表面的硬度和光度，更有防滑之功效，石材原有的天然色澤得到顯露及全面性保護，光度能達到90-100度，保質期較一般蠟水3-5倍。長期使用，耗用的人力物料成本較蠟水低，無須每天補蠟拋光及定期起蠟等復雜工序和使用繁多的設備。
此工藝為當時大理石保養(yǎng)及翻新后晶面加強的理想工藝。該工藝不足之處是，如希望達到最佳效果，需配合專用設計的機器及配件操作。因為該工藝對機器的重量及轉速有一定的參數要求。另外該產品的光亮劑含有揮發(fā)刺激性物質，對操作者的健康有一定的損害。同一時期,另一種晶面的產品也發(fā)明出來---晶硬粉(目前以國產為主),該工藝使用'干法’操作對機器損害較大，采用'濕法’操作時間長、設備增加。還有另一方面長時間使用會對石材表層腐蝕產生細小斑點。 '干法’和'濕法’根據石材種類以及操作人員的習慣來選擇。
三、云石晶面處理
云石晶面處理跟據石材平整度、硬度、顏色及鋪裝位置采用不同方法操作。
簡單分為濕法操作和干法操作
濕法操作；既 晶面處理時不斷加水打磨，打磨后再洗地吸干。優(yōu)點晶面表面干凈、沒有劃紋，容易操做。缺點時間長、需要設備多、只對部分石材有較好效果。
干法操作；直接用設備 打磨晶面劑。優(yōu)點時間短、需要設備少。缺點操作技術要求高一些。
1、 云石平整度
平整度高低直接影響光亮度效果，一方面平整度差對打磨時間會增加，另一方面 晶面劑用量也會增加。長時間用濕法會對石材會有些損傷.平整度差的一般采用晶面劑對石材輕微劃痕有修補作用，建議最好整平翻新再做晶面.一般云石用鉆石磨牒打磨到８００號即可做晶面。
2 、白色、淺色石材用普通鋼絲墊打磨會出現變黃。一般采用三種方法可避免
A 選用不銹鋼絲墊打磨
B 采用晶面劑 打磨，晶面劑不會讓 普通鋼絲墊生銹
C 晶硬粉用百潔墊打磨。干法和濕法操做都可以
3、硬度大的石材
硬度大的云石特性和花崗巖有些相近，采用云石晶面劑效果不理想應改用花崗巖晶面劑效果會很好。例如大花綠、萬紫千紅等石材
4、樓梯及狹小空間
建議使用樓梯晶面機既安全又方便。
5、洗手間地面、臺面、墻面
建議使用采用晶面劑，其防水、防滑效果較佳。臺面、墻面用手提拋光機打磨
６、潮濕度
潮濕度過大對晶面劑都很大影響，做晶面前一定保證石材干燥。
四、花崗巖晶面處理
1、做花崗巖晶面前的準備
一方面由于花崗巖的特性表面很容易出現麻點，這樣會影響晶面的效果。建議中度翻新，用機器打磨至3000#，再用晶面劑做晶面。
另一方面針對花崗巖親水性比較強石材，先做防水處理，這樣既避免石材發(fā)生病變，又會縮短做晶面的時間。
2、怎樣選者花崗巖晶面劑
A、新石材
一般先采用做護理即可，表面進行加硬加光處理。平整度稍差的直接進行護理。
B、舊石材
物理翻新后進行晶面處理。
化學翻新后進行晶面處理。
3、花崗巖晶面操做方法
與云石晶面操做方法類似，不同的是做晶面需要的熱量多一些。
A、每次噴灑晶面劑的打磨面積不易超過1平方米。
Ｂ、打磨時間要長一些，機器移動速度要慢.讓晶面劑充分反應以便產生更好效果.
五、特殊石材晶面處理
一、沙巖
沙巖表面通常比較粗糙及吸水性強，所以晶面處理前必須先做防水處理和用鉆石磨牒打磨到３０００號以上。
進行晶面處理即可。（沙巖一般用在墻面很少用在地面進行晶面處理，只做防護）
二、瓷磚
瓷磚表面清洗后，直接用 瓷磚晶硬粉或花崗巖晶面劑配合百潔墊濕法操作。
三、人造大理石、水磨石
人造大理石、水磨石的吸水性強，一般進行晶面就可產生不錯的效果.
四、拋光磚
人造拋光磚晶面處理；新的人造拋光磚很難產生晶面。稍有磨損的用瓷磚晶面處理方法效果.還可以。
六、怎樣提高晶面操作技術
一、設備選用做晶面前準備工作
（1）擦地機轉速盡量在175轉以上；
（2）選用加重型機器做花崗巖晶面好一些；
（3）直接用加硬晶面底盤使操作上更加平穩(wěn)、方便；
（4）云石采用2#鋼絲墊，花崗巖采用0～1#鋼絲墊；
（5）地面保持清潔、干爽，有利于提高做晶面的速度；
（6）鋼絲墊（或百潔墊）放在機器下方保持正中、平穩(wěn)，必免機器擺動；
（7）鋼絲墊打磨一段時間，過于潮濕應用風干機吹干一下，將臟物清理后再用；
（8）操作人員正前方應備有光源，使做晶面時更富于觀看打磨效果；
（9）用百潔墊最好用馬毛墊，或白色百潔墊使用機器不要太重。
二、操作要點
（1）晶面劑噴灑盡量均勻（用量為3ml/m2左右）；
（2）先用機器快速將晶面劑分布均勻；
（3）機器從左到右，從上到下，平穩(wěn)、緩慢打磨；
（4）最后將周邊的晶面劑徹底磨干；
（5）用微濕的塵推用力將表面擦干凈；
（6）每次打磨最好（云石）1.5 m2左右，花崗巖1m2左右；
（7）花崗巖打磨時間稍長一些；機器重一些.
（8）墻邊部分的地面用鋼絲棉擦干凈即可 。 減少晶面劑在地面停留時間.
第三章、如何對石材進行翻新
一、剪口問題：
剪口問題：剪口問題的出現是在所難免的，問題是怎樣處理。如果是處理完后，效果不好，還不如不處理。小剪口要注意平整度、光潔度的問題，去剪口不能用角磨機，以免造成更大的不平；拋光時，使用一些好的拋光片，以免造成修補過地方的光潔度不如其它地方。大剪口一定要用大型打磨拋光機處理。否則，很難保證平整度和光潔度與其他地方保持一致，驗收一定會有問題。
解決方案：
剪口整平、研磨處理、花錘打磨處理
施工時遺留下的剪口問題
二、缺棱斷角的修補問題 ：
我們所見到施工單位修補過的石材，普遍存在兩個問題：一是顏色問題，二是光潔度問題，這兩個問題都與選用修補膠有關。要選用能拋光，有一定透明度且韌性好的修補專用膠。再有，注意把要修補地方的周邊清理干凈，以免在修補過的地方形成黑圈。
修補的必要性
1.首先解決了石材蹦邊、輕微掉角等問題，
為施工方節(jié)約了人力物力，又不影響美觀。
2. 避免了石材地面出現黑地白縫，白地
黑縫等整體不美觀的問題。
3.解決了從石材縫隙中返水返堿的問題。
三、石材研磨翻新工藝流程
（一）光面板
首先對地面的石材和墻面的石材進行普通清洗—石材翻新處理—地面石材做水晶加硬處理，墻面的石材進行加光處理。
石材翻新的施工程序：
地面石材 清洗部分：
1. 使用地臺清洗機對地面的石材進行普通的清洗，去除表面油污；清洗過程應使用中性的清潔劑進行清洗，不能使用強酸、強堿的清洗劑，以免在清洗的過程中，對石材有燒傷的現象；
2. 清潔劑清洗完畢后，要用清水將殘留在石材表面的清潔劑徹底的清洗干凈。
石材研磨翻新處理：
石材研磨翻新可分為：整平—粗磨—細磨—精磨—拋光—表面結晶再造等工藝。
1、整平：使用50#、150#、金剛磨碟對石材剪口（接縫的高低）進行整平，在整平過程中，要使研磨機以“井”型上下左右勻速打磨，否則，在研磨后很容易出現波浪。
2、粗磨：整平完成后，使用150#、或300#金剛樹脂磨碟或磨塊配合專業(yè)石材研磨翻新機對石材進行研磨處理，以消除150#金剛磨碟的表面研磨劃痕現象；
3、細磨、使用500#金剛樹脂磨碟或磨塊對石材進行打磨，以消除粗磨留下的痕跡，在研磨過程中要經常使用刮水器檢查石材表面劃痕情況，一定要消除劃痕）石材開始有弱光出現；
4、精磨：使用1000#、2000#、3000#磨料（金剛樹脂磨碟或磨塊）及DF拋光碟，對細磨完成后的石材進行精拋處理，使石材拋至原有的光潔度。
在研磨過程中要經常檢查：
在研磨過程中要經常使用刮水器檢查石材表面劃痕情況，一定要消除每個號磨料的劃痕。
另一方面打磨翻新時加水量的控制;
較軟的石材(一般云石占多數)加水量需多一些,這樣可減少打磨的阻力.不影響翻新機的速度.
四、輕微劃痕及光潔度不夠等問題：
如果出現輕度劃痕或光潔度不夠的問題，可采用晶面翻新機進行淺度翻新，然后再做晶面處理。
一般使用300#或500#～3000#鉆石翻新片進行淺度研磨及配合晶面處理。

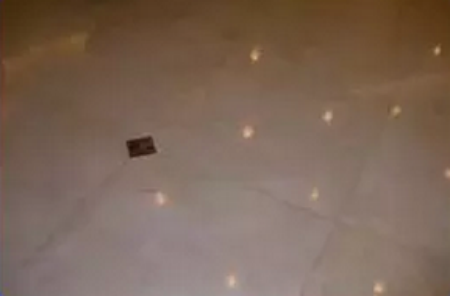

處 理 前

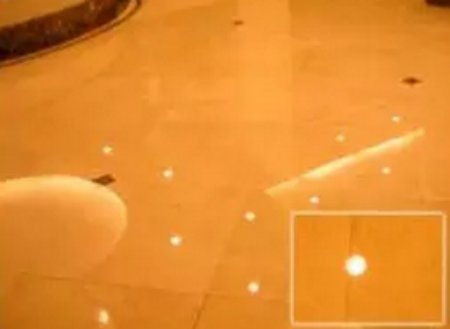

處 理 后
常用石材研磨設備的種類及其耗材的配備與應用
可裝配耗材：
軟磨碟型號有；50、100、150、200、300、400、500、 800、1000、1500、2000、3000。
地臺機磨碟型號有；50、150、300、500、1000、2000、3000、DF
西班牙地臺機磚石磨碟型號有；30、60、 120、220、400、800、1800、3500
西班牙地臺機剪口磚石磨碟型號有； 30、60、120、220
地臺機剪口磨碟型號有；80、150
五、化學翻新
1、 化學翻新是化學翻新劑利用晶面機配合鋼絲墊打磨，與受到磨損石材進行反應,很容易將磨損石材表層打磨掉.每平方米打磨大約需要3至5分鐘時間;
2、 化學翻新不須加水打磨。此方法快速、設備少、省人力。缺點效果不如物理翻新那樣透澈。
3、 對小面積受到磨損石材是一種較理想的翻新方法
4、 對于淺色石材,還需加一道程續(xù)即清洗過程;鋼絲墊和打磨掉的石漿會將淺色石材顏色加深，一般采用清洗劑配合白色百潔進行清洗。最后用相應的晶面劑進行日長常保養(yǎng)。
第四章 石材清洗及防護
一、石材損壞原因
1 .石材內部原因
天然石材中存在著微裂縫隙和毛細孔，天長日久會吸咐空氣中的細小塵埃和污物，由于毛細作用而慢慢滲入石材內部；石材一般都不同程度的含有鐵的成份，受到潮氣的侵蝕會產生黃斑。石材中的含鐵量越高，黃斑越容易產生。大多數天然大理石含有堿性氧化物的化學性質不穩(wěn)定，容易與空氣中的酸性氧化物如二氧化碳、二氧化硫產生化學應。使石材表面失去光澤，甚至顏色褪變，硬度下降。
2、石材外部原因
采用水泥砂漿粘貼的濕貼法施工，水泥中的堿性可溶物質會因雨水的侵蝕而沿著石材的毛細孔滲出到表面。由于水泥水化后生成的某些鹽類具有吸濕性，滲入石材后會吸收空氣中的水分而在石材表面形成水斑.
３、環(huán)境因素
環(huán)境因素包括環(huán)境污染、酸雨侵蝕、冰凍破壞及紫外線的照射，長時間就會自然氧化損壞，令表面失去光澤、褪色等。
４、人為損壞：
A）使用強酸堿清潔劑 作為日常石材清潔劑。因石材中的大理石耐酸、堿度較低，容易腐蝕，從而使石材表面失去光澤。常見于裝修完工清理及日常清理的工作。
B）硬物碰撞及撞及刮花，由于石材硬度有限，容易受硬物損壞，如鋪于大堂中的石材，通過客人把大理的泥沙帶進大堂，因沙粒的硬度比石材硬度高， 沙粒在人體的重力作用下，與地面反復磨擦，很容易刮花其表面。
常見石材污染源
表層有;色素、咖啡茶、油污、醬油、酸、二氧化碳
底部有；鈉離子、鈣離子、水份、鐵離子、堿份。
癥 狀：大理石地面風化剝落石面破損。
診 斷：早期未作防護處理，膠結料溶解，結晶鹽破壞石材結構。
治療方案：補膠、打磨翻新、防護處理。
癥 狀：水斑白華
診 斷：早期未作防護處理。
治療方案：
去堿、去水斑（部分情況較難）、防護處理。
花崗巖水墻
二、石材病變的種類與治療
１、白 華：
我們�？吹揭恍┌咨奈镔|從石材的表面或縫隙處流出來，這就是俗稱的“白華”。白華主要是水泥中的可溶性物質隨著雨水從石材接縫和毛細孔中滲出，與空氣中的二氧化碳形成的白色結晶物。白華現象在瓷磚、防滑地磚都會出現，直接可采用白華清洗劑進行清除。
２、銹 斑：
其水份與石材當中含大量的鐵起反應，（鐵的存在形式又以黃鐵礦、赫黃鐵礦為主），石材外表遇到水后非常容易氧化并形成氧化鐵、氧化亞鐵。氧化鐵的顏色是赫黃色，也就是我們常見的黃斑。
花崗巖銹斑可用花崗石除銹劑清除。大理石等軟質石材的銹斑可用云石除銹劑進行清洗去除。
３、水 漬：
許多石材結構較疏松，在研磨過程中水滲入石材內部，造成石材顏色差異。一般情況可以揮發(fā)，但石材底部處于高濕度狀態(tài)與通風不良的情況下，水漬較難揮發(fā)，容易形成水斑。水斑被稱之為石材的癌癥，要徹底清除水斑非常困難，最好的辦法就是預防。
４、色素污染
由于人為的墨水、茶汁、咖啡溶液、微生物的繁殖等都會污染石材。色素污染很難用一般的清洗劑清除，只能用專業(yè)的清除劑，即石材污漬清除劑CR-3888來進行清除。
５、 油污斑及蠟層
由于機油、潤滑油、食物油、油漆、石材蠟形成的油污斑，要想徹底清除必須采用含有特定表面活性的清洗劑將污漬轉化成水溶性物質。目前采用CR-3887油漬清除劑來清除各種油污效果比較理想。
三、 石材的防護
因此充分地利用石材防護技術不但能夠充分體現石材的自身價值和美觀，使石材的美發(fā)揮得淋漓盡致，避免出現在研磨過程中出現水斑、黃斑而嚴重影響建筑物美觀和和無法交驗現象。
選用石材的防護劑，除了必須有較好的防護效果外，還應考慮石材的種類和表面狀況，對石材要求的裝飾效果以及氣候環(huán)境等多種因素的影響。
不同的防護劑對石材有可能有不同的防護效果。
１、光面石材（花崗巖、大理石）。
２、瓷磚、拋光磚。
３、毛面石材
石材瓷磚防護劑KC6300是一種變性矽共聚物溶液，為滲透型防護劑，可滲入石材孔隙，并在內部固化，耐候性及持久性佳。石材防護劑可防止咖啡、茶，醬油、墨水等外界的污染，也可防止石材吐黃、吐黑等現象，并能提高光亮度，一般防水性可達十年以上，防油性可達四年以上。（圖片）
防護劑具體使用方法
1、施工前處理
徹底清洗石材、瓷磚表面（包括水斑、銹漬、白華等的清洗），如果石材、瓷磚表面有蠟也得進行除蠟。
烘干石材、瓷磚表面。（使用噴槍或太陽曬）將水汽趕出石材、瓷磚毛細孔確保完全干燥狀態(tài)下處理防護劑。
石材、瓷磚表面降溫至40度作防護效果最佳，并保持施工場所通風良好。
2、涂刷
均勻涂刷防護劑，2---3分鐘后使用干凈抹布將殘留在石材、瓷磚表面的防護劑除去。
表面需作二次涂刷應與前次涂刷間隔30分鐘。
3、養(yǎng)生
陰涼干燥處養(yǎng)生12----24小時后，方可進行其它工作。自然養(yǎng)生3---5天后效果更佳。
用量；一公升可處理10----40平方米，依不同石材、瓷磚而定。
